۰۱ / معرفی

کنترل ولو چیست و پکیج کامل کنترل ولو شامل چه تجهیزاتی است؟

کنترل ولو یا شیر کنترلی یکی از تجهیزات اصلی سیستم کنترل فرایند است که با تنظیم میزان عبور سیال، به کنترل دبی، فشار، دما یا سطح در واحدهای صنعتی کمک می‌کند.

کنترل ولو چیست؟

کنترل ولو (Control Valve) یا شیر کنترلی، تجهیز نهایی یک حلقه کنترل فرایند است. این تجهیز با تغییر پیوسته میزان عبور سیال، به تنظیم دبی، فشار، دما یا سطح کمک می‌کند.

اگر دبی یا فشار خط از مقدار تنظیم‌شده فاصله بگیرد، سیستم کنترل فرمان اصلاحی می‌فرستد. پکیج کنترل ولو این فرمان را به تغییر موقعیت شیر تبدیل می‌کند تا جریان به‌صورت کنترل‌شده تنظیم شود. به همین دلیل، کنترل ولو در واحدهای نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه و دیگر صنایع فرایندی بخشی کلیدی از Control Loop است.

پکیج کنترل ولو فقط شامل خود شیر نیست

در بسیاری از پروژه‌ها، تجهیز به‌صورت یک پکیج کامل (Control Valve Package) بررسی و تأمین می‌شود. این پکیج معمولاً از چهار بخش اصلی تشکیل شده است: Control Valve، Actuator، Positioner و Accessories. این اجزا باید از نظر فنی با یکدیگر سازگار باشند و به‌عنوان یک سیستم واحد عمل کنند.

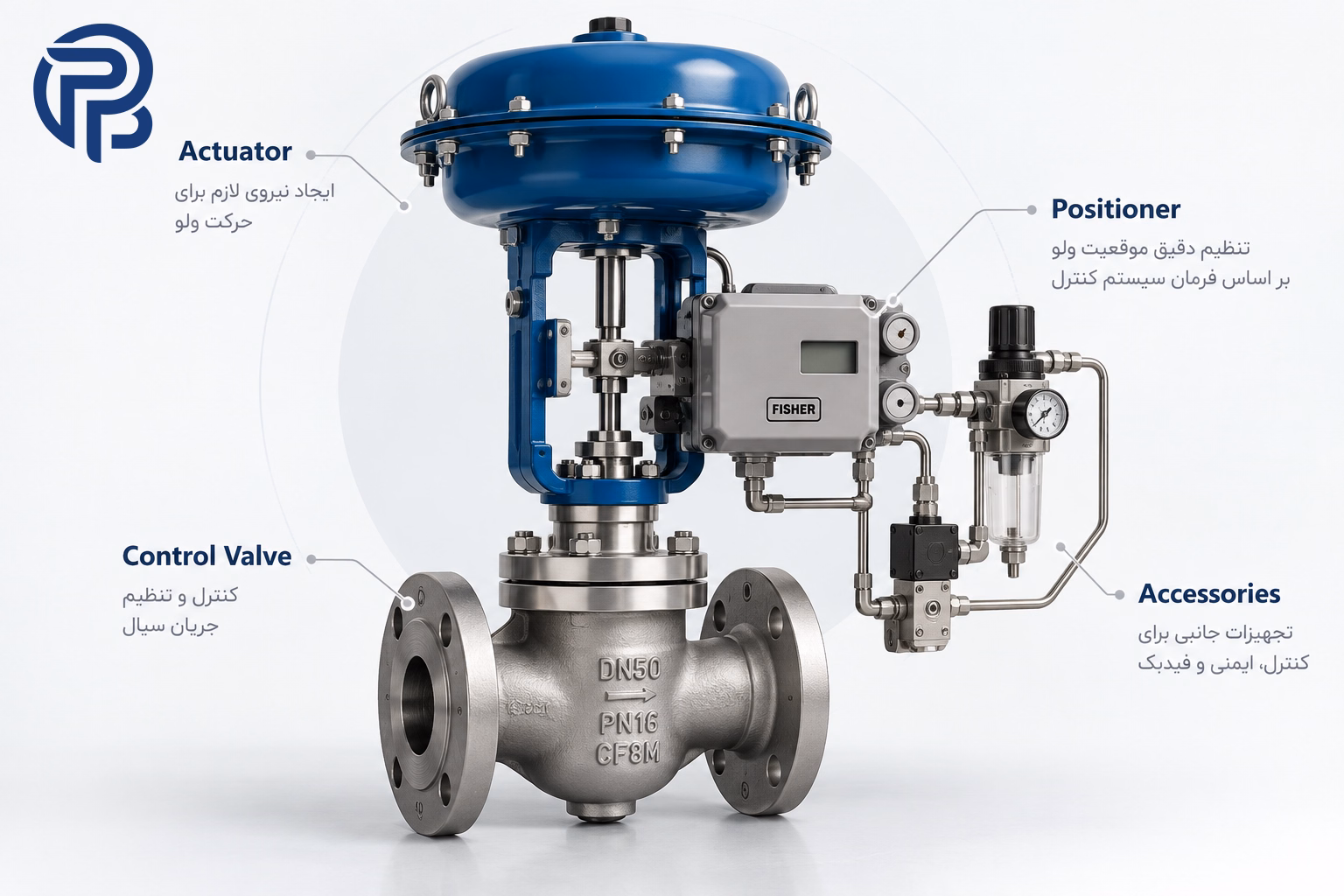

پکیج کامل کنترل ولو صنعتی شامل ولو، اکچویتور، پوزیشنر و تجهیزات جانبی

Control Valve

خود شیر بخش اصلی در تماس با سیال است و با تغییر سطح عبور، مقدار جریان را کنترل می‌کند. بسته به طراحی، اجزای آن می‌تواند شامل موارد زیر باشد:

  • Body
  • Bonnet
  • Trim
  • Seat
  • Stem
  • Packing

نوع ولو و متریال آن بر اساس سیال، فشار، دما، افت فشار، ظرفیت موردنیاز و شرایط سرویس انتخاب می‌شود.

Actuator

اکچویتور نیروی لازم برای حرکت دادن ولو را فراهم می‌کند. بسته به نوع ولو و الزامات پروژه، می‌تواند پنوماتیک، الکتریکی، هیدرولیکی یا الکتروهیدرولیکی باشد.

اکچویتور فرمان دریافتی از سامانه کنترل یا پوزیشنر را به حرکت مکانیکی لازم برای تنظیم موقعیت ولو تبدیل می‌کند.

Positioner

پوزیشنر فرمان موقعیت را با موقعیت واقعی ولو مقایسه می‌کند و اکچویتور را تا رسیدن به موقعیت خواسته‌شده هدایت می‌کند.

انتخاب و تنظیم صحیح پوزیشنر می‌تواند دقت کنترل، پاسخ ولو و پایداری عملکرد پکیج را بهبود دهد.

Accessories

تجهیزات جانبی کنترل ولو بر اساس فلسفه کنترل و ایمنی پروژه تعیین می‌شوند. نمونه‌های رایج عبارت‌اند از:

  • Solenoid Valve
  • Air Filter Regulator
  • Volume Booster
  • Quick Exhaust Valve
  • Limit Switch
  • Position Transmitter
  • Lock-up Valve
  • Tubing & Fittings
  • Handwheel

نوع و تعداد این اقلام به اکچویتور، سیستم ابزار دقیق، وضعیت Fail، شرایط ایمنی و الزامات پروژه بستگی دارد.

عملکرد صحیح به هماهنگی کل پکیج وابسته است

کیفیت خود شیر به‌تنهایی کافی نیست. ولو، اکچویتور، پوزیشنر و تجهیزات جانبی باید از نظر نوع حرکت، نیروی لازم، فشار هوای ابزار دقیق، سیگنال کنترلی، سرعت پاسخ، وضعیت Fail و شرایط محیطی با یکدیگر سازگار باشند. در یک پروژه صنعتی، بررسی پکیج کامل معمولاً از انتخاب جداگانه هر جزء مهم‌تر است.

تأمین پروژه‌ای کنترل ولو توسط پترو پندار پارس

پترو پندار پارس خدمات تأمین پروژه‌ای کنترل ولو صنعتی، اکچویتور، پوزیشنر و تجهیزات جانبی را از منابع خارجی برای پروژه‌های نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع فرایندی و شرکت‌های EPC ارائه می‌کند. بر اساس محدوده پروژه، این اقلام می‌توانند به‌صورت یک Control Valve Package کامل بررسی و تأمین شوند.

بررسی درخواست می‌تواند بر پایه Datasheet، Tag List، Material Requisition، Technical Specification، Vendor List / AVL، RFQ و الزامات بازرسی پروژه انجام شود.

تأمین بین‌المللی کنترل ولو

مسیر تأمین کنترل ولو، اکچویتور، پوزیشنر و متعلقات از منابع خارجی، بر اساس Vendor List یا AVL پروژه، مشخصات فنی، برند موردنیاز، کشور سازنده یا مبدأ مورد قبول، زمان تحویل، شرایط تجاری و امکان تأمین در زمان استعلام بررسی می‌شود.

اگر سازنده مشخصی الزام نشده باشد، می‌توان پیشنهاد چند Vendor واجد شرایط از کشورهای مختلف را از نظر انطباق فنی، کشور مبدأ، مدارک، بازرسی، زمان تحویل و شرایط تجاری مقایسه کرد. در صورت الزام سازنده یا کشور مشخص در Vendor List / AVL، همان محدودیت مبنای بررسی است.

وندورها و کشورهای قابل بررسی

بسته به Vendor List، AVL، مشخصات فنی، محدودیت مبدأ و شرایط هر RFQ، سازندگان بین‌المللی زیر می‌توانند بررسی شوند. کشور درج‌شده، کشور شرکت یا گروه سازنده است؛ محل واقعی ساخت و Country of Origin تجهیز پیشنهادی باید برای هر مدل و استعلام جداگانه تأیید شود.

  • VALMACکره جنوبی
  • UNICON SYSTEMکره جنوبی
  • BFSکره جنوبی
  • KOPECSکره جنوبی
  • SAMSONآلمان
  • Fisher / Emersonآمریکا
  • Masoneilan / Baker Hughesآمریکا
  • Flowserve Valtekآمریکا
  • KOSOژاپن
  • ARCAآلمان
  • Neles / Valmetفنلاند
  • IMI CCI / IMI Critical Engineeringبریتانیا

دسترسی به هر برند، مدل، کشور مبدأ و زمان تحویل در زمان هر RFQ بررسی می‌شود.

فرایند تأمین پروژه‌ای

بررسی فنی و تجاری درخواست، از دریافت مدارک آغاز می‌شود و در صورت پیشرفت استعلام می‌تواند تا هماهنگی بازرسی، حمل بین‌المللی و تحویل ادامه یابد:

  1. بررسی RFQ و مدارک پروژه
  2. شناسایی Vendorهای واجد شرایط
  3. دریافت پیشنهاد فنی و تجاری
  4. Technical Clarification
  5. بررسی انطباق پیشنهاد با Datasheet و Specification
  6. هماهنگی مدارک
  7. هماهنگی بازرسی در صورت نیاز
  8. هماهنگی حمل و لجستیک بین‌المللی
  9. تحویل تجهیزات

در این مسیر، علاوه بر قیمت، انطباق فنی، مدارک، الزامات بازرسی، زمان تحویل و شرایط تجاری نیز بررسی می‌شوند.

۰۲ / کاربردها

کاربردهای کنترل ولو در صنایع مختلف

کنترل ولو در فرایندهای صنعتی برای تنظیم خودکار دبی، فشار، دما و سطح سیال استفاده می‌شود. رفتار پکیج کنترل ولو در هر سرویس به وظیفه فرایندی، شرایط سیال، فشار و دما، سرعت پاسخ و الزامات ایمنی آن وابسته است.

شرایط کاری کنترل ولو در همه سرویس‌ها یکسان نیست؛ برای مثال یک ولو در خط آب خنک‌کن شرایط کاملاً متفاوتی نسبت به ولو کاهش فشار گاز، بخار فشار بالا یا سرویس خورنده پتروشیمی دارد.

کنترل دبی

در کنترل دبی (Flow Control)، کنترل ولو مقدار سیالی را که از خط عبور می‌کند تنظیم می‌کند تا جریان در محدوده تعیین‌شده بماند.

این کاربرد در خطوط خوراک، محصول، Recycle، آب خنک‌کن، سوخت، هوای فرایندی و تزریق مواد شیمیایی رایج است. ولو با تغییر میزان بازشدگی، دبی را متناسب با فرمان سیستم کنترل افزایش یا کاهش می‌دهد.

کنترل فشار

در کنترل فشار (Pressure Control)، ولو به ثابت ماندن فشار در بالادست یا پایین‌دست فرایند کمک می‌کند.

برای نمونه، در خط کاهش فشار گاز، ولو افت فشار کنترل‌شده ایجاد می‌کند تا فشار خروجی در محدوده خواسته‌شده بماند. در افت فشارهای زیاد، سرعت سیال و Noise می‌توانند بر عملکرد، دوام و رفتار آکوستیکی ولو اثر بگذارند.

کنترل دما

کنترل ولو معمولاً دما را مستقیماً تغییر نمی‌دهد؛ بلکه مقدار سیال گرم‌کن یا خنک‌کن را تنظیم می‌کند.

در یک مبدل حرارتی، تغییر جریان بخار، آب گرم یا آب خنک‌کن به حفظ دمای خروجی فرایند کمک می‌کند. این کاربرد در Heat Exchanger، Reactor، Heater و سیستم‌های صنعتی Cooling / Heating دیده می‌شود.

کنترل سطح

در کنترل سطح (Level Control)، کنترل ولو ورودی یا خروجی مایع را تنظیم می‌کند تا سطح سیال داخل تجهیز در محدوده مشخص بماند.

این کار در Tank، Separator، Drum و Column رایج است. برای مثال، با بالا رفتن سطح مایع در یک جداکننده، ولو خروجی می‌تواند بیشتر باز شود تا سطح به محدوده مطلوب بازگردد.

بخار و آب تغذیه بویلر

در سیستم‌های بویلر و بخار، کنترل ولو جریان Steam، Condensate یا Boiler Feedwater را تنظیم می‌کند.

این سرویس‌ها ممکن است با فشار و دمای بالا و افت فشار قابل‌توجه همراه باشند؛ در چنین شرایطی، مسیر جریان، دوام Trim و پاسخ اکچویتور بر پایداری عملکرد پکیج اثر می‌گذارند.

کنترل آنتی‌سرج کمپرسور

در کمپرسور سانتریفیوژ، Anti-Surge Control Valve بخشی از سیستم حفاظت در برابر ناپایداری جریان است.

وقتی کارکرد کمپرسور به محدوده Surge نزدیک می‌شود، ولو Recycle باید به‌موقع باز شود و بخشی از جریان را به ورودی بازگرداند. علاوه بر ظرفیت ولو، Stroke Time، سرعت اکچویتور و پاسخ کل Control Valve Package اهمیت دارند.

کنترل ولو در چه صنایعی استفاده می‌شود؟

کنترل ولو در صنایع فرایندی و زیرساختی گوناگون به کار می‌رود، اما نوع تجهیز، متریال، Trim، اکچویتور، استانداردها و الزامات بازرسی در هر صنعت می‌تواند متفاوت باشد.

نفت و گاز

کنترل ولو در تولید، جداسازی، انتقال، تزریق و کنترل فشار سیالات نفت و گاز به کار می‌رود. فشار بالا، هیدروکربن‌ها، سیالات خورنده یا شرایط محیطی سخت می‌توانند رفتار و دوام تجهیز را تحت تأثیر قرار دهند.

پالایشگاه

در پالایشگاه، کنترل ولو در تقطیر، Hydrotreating، Utility، بخار و Fuel Gas برای تنظیم دبی، فشار، دما و سطح استفاده می‌شود. شرایط سرویس، افت فشار و ویژگی‌های متریال بر کنترل‌پذیری و دوام ولو اثر دارند.

پتروشیمی

در پتروشیمی، کنترل ولو در راکتورها، مبدل‌های حرارتی و خطوط خوراک و محصول کاربرد دارد. ماهیت سیال و شرایط عملیاتی ممکن است به متریال، Trim یا الزامات ویژه خوردگی و نشتی نیاز داشته باشد.

نیروگاه

در نیروگاه، کنترل ولو جریان بخار، آب تغذیه بویلر، کندانس و آب خنک‌کن را تنظیم می‌کند. برخی سرویس‌ها با فشار یا دمای بالا، افت فشار زیاد و نیاز به کنترل دقیق همراه‌اند.

صنایع شیمیایی

کنترل ولو در تنظیم خوراک، مواد فرایندی و تزریق مواد به واکنش‌ها کمک می‌کند. سازگاری متریال با سیال و مقاومت در برابر خوردگی بر دوام و آب‌بندی ولو اثر دارند.

فولاد و صنایع فلزی

در خطوط تولید و کوره‌های فولاد، کنترل ولو در سیستم‌های آب، گاز، هوا، سوخت، Cooling و Utility کاربرد دارد. دما، آلودگی محیط و تعداد سیکل‌های کاری بر پاسخ و دوام پکیج اثر می‌گذارند.

معدن و صنایع معدنی

در واحدهای معدنی، کنترل ولو می‌تواند جریان آب، سیالات فرایندی و Slurry را تنظیم کند. ذرات جامد، سایش و شرایط محیطی سخت می‌توانند رفتار ولو و دوام قطعات در تماس با سیال را تغییر دهند.

آب و فاضلاب

کنترل ولو در خطوط انتقال، تصفیه‌خانه و شبکه توزیع آب برای تنظیم دبی، فشار یا سطح استفاده می‌شود. نیاز هر سرویس از کنترل ساده جریان تا کنترل فشار و سطح در واحدهای فرایندی متفاوت است.

پروژه‌های EPC

در پروژه‌های EPC، بررسی فنی و تأمین کنترل ولو بر اساس Datasheet، Process Data، P&ID، Instrument Specification و Vendor List / AVL انجام می‌شود. بسته به محدوده پروژه، ولو همراه با Actuator، Positioner و Accessories به‌صورت یک پکیج کامل بررسی می‌شود.

شرایط سرویس در هر صنعت متفاوت است؛ فشار، دما، نوع سیال، افت فشار، الزامات ایمنی و شرایط محیطی می‌توانند رفتار موردنیاز از کنترل ولو و پکیج آن را تغییر دهند. جزئیات انتخاب مهندسی در بخش راهنمای انتخاب کنترل ولو بررسی می‌شود.

۰۳ / نحوه عملکرد

کنترل ولو چگونه کار می‌کند؟

کنترل ولو فرمان سیستم کنترل را به تغییر واقعی در مسیر عبور سیال تبدیل می‌کند. برای درک عملکرد آن باید اندازه‌گیری فرایند، تصمیم کنترلر، عملکرد پوزیشنر و اکچویتور و حرکت خود ولو را به‌صورت یک حلقه واحد دید.

کنترل ولو یکی از اجزای نهایی حلقه کنترل فرایند یا Control Loop است: فرمان کنترلی را به تغییر فیزیکی در میزان عبور سیال تبدیل می‌کند.

در یک حلقه معمول، تجهیزی مانند Flow Transmitter، Pressure Transmitter، Temperature Transmitter یا Level Transmitter مقدار واقعی فرایند را اندازه می‌گیرد. این مقدار به سیستم کنترل، مانند DCS یا PLC، می‌رسد و کنترلر آن را با مقدار مطلوب یا Setpoint مقایسه می‌کند.

در صورت وجود اختلاف، کنترلر فرمان اصلاحی می‌فرستد. در بسیاری از پکیج‌ها، Positioner موقعیت درخواستی را با موقعیت واقعی Stem یا Shaft مقایسه می‌کند و خروجی لازم را به Actuator می‌دهد. اکچویتور نیروی خطی یا گشتاور لازم را ایجاد می‌کند.

با حرکت Plug، Ball، Disc یا عنصر مشابه نسبت به Seat و مسیر جریان، سطح مؤثر عبور سیال تغییر می‌کند. در نتیجه دبی عبوری و سپس متغیر فرایندی مانند فشار، دما یا سطح به مقدار مطلوب نزدیک می‌شود. این چرخه پیوسته تکرار می‌شود.

مسیر سیگنال در یک حلقه کنترل

نمونه مسیر برای پکیج مجهز به پوزیشنر:

  1. اندازه‌گیری فرایند
  2. Transmitter
  3. DCS / PLC / Controller
  4. Positioner
  5. Actuator
  6. Control Valve
  7. تغییر جریان
  8. تغییر متغیر فرایندی

عملکرد کنترل ولو، مرحله‌به‌مرحله

  1. اندازه‌گیری فرایند

    ترانسمیتر مقدار واقعی دبی، فشار، دما یا سطح را اندازه می‌گیرد.

  2. مقایسه با Setpoint

    کنترلر مقدار اندازه‌گیری‌شده را با مقدار مطلوب فرایند مقایسه می‌کند.

  3. ارسال فرمان

    اگر اختلافی وجود داشته باشد، سیستم کنترل فرمان اصلاحی را به پکیج کنترل ولو می‌فرستد.

  4. Positioner

    در پکیج مجهز به پوزیشنر، این تجهیز موقعیت درخواستی را با موقعیت واقعی ولو مقایسه و خروجی لازم برای اکچویتور را تنظیم می‌کند.

  5. Actuator

    اکچویتور نیروی خطی یا گشتاور موردنیاز برای حرکت ولو را ایجاد می‌کند.

  6. حرکت ولو

    Plug، Ball، Disc یا عنصر کنترل جریان دیگری جابه‌جا می‌شود و سطح عبور سیال تغییر می‌کند.

  7. اصلاح فرایند

    تغییر جریان، متغیر فرایندی را به مقدار مطلوب نزدیک می‌کند؛ سپس حلقه مقدار جدید را دوباره اندازه می‌گیرد.

یک مثال ساده: کنترل فشار

فرض کنید فشار خروجی یک خط گاز باید روی 8 bar بماند. اگر فشار خروجی افزایش پیدا کند، Pressure Transmitter تغییر را اندازه می‌گیرد و به سیستم کنترل گزارش می‌دهد.

Controller فرمان اصلاحی صادر می‌کند. بسته به فلسفه فرایند، Positioner موقعیت جدید را اعمال می‌کند و Actuator ولو را به اندازه لازم حرکت می‌دهد. با تغییر بازشدگی ولو، جریان و افت فشار تغییر می‌کنند تا فشار خروجی دوباره به Setpoint نزدیک شود. اگر فشار در جهت مخالف تغییر کند، کنترلر فرمان متناسب دیگری می‌فرستد.

کنترل ولو معمولاً تصمیم‌گیرنده اصلی فرایند نیست؛ فرمان سیستم کنترل را به تغییری فیزیکی و قابل‌کنترل در جریان سیال تبدیل می‌کند.

کنترل ولو چگونه حرکت می‌کند؟

Linear Motion

در ولوهای خطی مانند Globe Valve، Stem و Plug در یک مسیر خطی حرکت می‌کنند. با تغییر فاصله پلاگ از Seat، سطح عبور جریان کم یا زیاد می‌شود.

Rotary Motion

در ولوهای روتاری مانند Ball Valve، Butterfly Valve و Eccentric Plug Valve، Shaft می‌چرخد. تغییر زاویه Ball، Disc یا Plug سطح عبور را تغییر می‌دهد.

در صورت قطع هوا، برق یا سیگنال چه اتفاقی می‌افتد؟

رفتار پکیج در زمان از دست رفتن انرژی یا سیگنال از پیش در فلسفه کنترل و ایمنی پروژه تعیین می‌شود. بسته به طراحی اکچویتور و تجهیزات جانبی، ولو ممکن است به یکی از وضعیت‌های زیر برود:

  • Fail Close — حرکت به موقعیت بسته
  • Fail Open — حرکت به موقعیت باز
  • Fail In Place — حفظ موقعیت فعلی در محدوده توان طراحی پکیج

وضعیت واقعی برای هر تجهیز باید با مدارک و طراحی همان پروژه تطبیق داده شود.

عملکرد کنترل ولو حاصل همکاری کل حلقه است.

Measurement → Controller → Positioner → Actuator → Valve → Process

پاسخ واقعی Control Valve Package فقط به بدنه ولو وابسته نیست؛ هماهنگی سیستم کنترل، پوزیشنر، اکچویتور، ولو و تجهیزات جانبی نیز اهمیت دارد.

۰۴ / انواع کنترل ولو

انواع کنترل ولو صنعتی و تفاوت کاربرد آنها

کنترل ولوها از نظر شکل بدنه، نوع حرکت و عضو کنترل‌کننده جریان طراحی‌های متفاوتی دارند. یکی از راه‌های شناخت آنها، تقسیم به دو خانواده حرکت خطی و روتاری است؛ هر خانواده رفتار جریان، ظرفیت، ابعاد و کاربردهای متفاوتی دارد.

Linear Motion Control Valves

عنصر کنترل جریان در یک مسیر خطی جابه‌جا می‌شود. Globe Valve، Angle Valve، Three-Way Globe Valve و برخی Diaphragm Valves نمونه‌های این خانواده‌اند.

Rotary Motion Control Valves

عنصر کنترل جریان حول Shaft می‌چرخد. Ball Valve، Segmented Ball Valve، Butterfly Valve و Eccentric Plug Valve در این خانواده قرار می‌گیرند.

این دسته‌بندی درباره ساختمان و حرکت خود بدنه ولو است. اصطلاحاتی مانند آنتی‌سرج، سرویس سخت یا پکیج مدولیتینگ، نوع مستقل بدنه نیستند؛ به کاربرد، شرایط سرویس یا شیوه عملکرد پکیج اشاره می‌کنند.

گلوب کنترل ولوGlobe Control Valve

در Globe Control Valve جریان از مسیر داخلی بدنه و اطراف Plug و Seat عبور می‌کند. اکچویتور با حرکت خطی Stem، پلاگ را نسبت به سیت جابه‌جا می‌کند و سطح عبور را به‌تدریج تغییر می‌دهد.

این ساختار برای کنترل پایدار و دقیق جریان گزینه‌ای رایج در حلقه‌های حساس فرایندی است؛ طراحی نهایی Trim می‌تواند متناسب با سرویس متفاوت باشد.

کاربردها

  • کنترل فشار و دما
  • Steam و Boiler Feedwater
  • گاز و مایعات فرایندی
  • سرویس‌های دارای Differential Pressure بالا
  • حلقه‌های نیازمند کنترل دقیق

مزایا

  • کنترل دقیق و پایدار
  • تنوع زیاد Trim و متریال
  • امکان طراحی برای افت فشار بالا و Low Noise
  • امکان استفاده از Anti-Cavitation Trim
  • گزینه‌های متنوع سیت و آب‌بندی

محدودیت‌ها

  • وزن و ابعاد بیشتر نسبت به بسیاری از ولوهای Rotary
  • افزایش احتمالی هزینه در سایزهای بزرگ
  • مسیر جریان غیرمستقیم‌تر از Ball Valve
  • نیاز احتمالی به اکچویتور بزرگ‌تر
  • تعمیرات پیچیده‌تر در برخی طراحی‌ها

انواع رایج گلوب ولو

Top-Guided، Cage-Guided، Balanced، Unbalanced، Single-Seat، Double-Seat و Y-Pattern گونه‌ها یا آرایش‌های طراحی گلوب هستند، نه خانواده‌های مستقل کنترل ولو.

کنترل ولو انگلAngle Control Valve

Angle Control Valve از نظر حرکت داخلی به گلوب نزدیک است، اما ورودی و خروجی بدنه معمولاً زاویه ۹۰ درجه دارند. این آرایش در بعضی خطوط می‌تواند یک زانویی را حذف کند.

با طراحی مناسب مسیر و خروجی، انگل ولو برای برخی سرویس‌های افت فشار زیاد، فرسایشی یا پرانرژی قابل بررسی است.

کاربردها

  • High Pressure Letdown
  • Drain و Flashing Service
  • Steam و کاربردهای بویلر
  • سرویس‌های فرسایشی یا پرانرژی

مزایا

  • تغییر جهت جریان در خود بدنه
  • امکان حذف یک زانویی از لوله‌کشی
  • امکان استفاده از High-Pressure Trim
  • تناسب با بعضی سرویس‌های Flashing و Erosion
  • تخلیه‌پذیری مناسب در برخی نصب‌ها

محدودیت‌ها

  • کاربرد تخصصی‌تر از گلوب استاندارد
  • ناسازگاری با بعضی آرایش‌های لوله‌کشی
  • اهمیت جهت جریان و نصب
  • هزینه بالاتر در برخی طراحی‌ها

کنترل ولو سه‌راههThree-Way Control Valve

Three-Way Control Valve سه اتصال فرایندی دارد و برای مدیریت دو مسیر جریان به کار می‌رود. در حالت Mixing دو جریان ترکیب و یک خروجی ایجاد می‌شود؛ در حالت Diverting یک ورودی میان دو خروجی تقسیم می‌شود.

آرایش پورت و تریم باید با وظیفه واقعی مدار هماهنگ باشد؛ هر ولو سه‌راهه لزوماً برای هر دو حالت مناسب نیست.

کاربردها

  • Heat Exchanger و مدار انتقال حرارت
  • Heating / Cooling Loop
  • Bypass و کنترل دما
  • سامانه‌های اختلاط یا تقسیم جریان

مزایا

  • مدیریت دو مسیر با یک بدنه
  • کاهش تعداد ولوها در بعضی مدارها
  • تناسب با حلقه‌های انتقال حرارت
  • کاربرد در Mixing و Diverting

محدودیت‌ها

  • لزوم انطباق طراحی پورت با وظیفه
  • مناسب نبودن همه مدل‌ها برای هر دو حالت
  • اهمیت بیشتر تعادل هیدرولیکی
  • پیچیدگی بیشتر سایزینگ و لوله‌کشی نسبت به ولو دوراهه

کنترل ولو توپیBall Control Valve

در Ball Control Valve یک توپک داخل بدنه حول Shaft می‌چرخد. تغییر زاویه توپک، سطح باز مسیر جریان را تغییر می‌دهد.

برای کنترل پیوسته، طراحی‌هایی مانند V-Port Ball، Characterized Ball و Segmented Ball معمولاً رفتار کنترلی مناسب‌تری از یک Full-Bore Ball ساده دارند.

کاربردها

  • مایعات، گاز و هیدروکربن
  • Steam در طراحی متناسب با سرویس
  • Dirty Fluid و Slurry
  • سرویس‌های پرظرفیت
  • سرویس‌های نیازمند Tight Shutoff

مزایا

  • ظرفیت عبور جریان بالا
  • افت فشار کم در حالت کاملاً باز
  • بدنه فشرده و حرکت یک‌چهارم‌گرد
  • آب‌بندی مناسب در بسیاری از طراحی‌ها
  • کنترل‌پذیری خوب در گونه‌های Characterized / Segmented

محدودیت‌ها

  • Full-Bore Ball معمولی الزاماً برای کنترل دقیق پیوسته مناسب نیست
  • احتمال Noise، Cavitation یا Erosion در افت فشار زیاد
  • لزوم سازگاری Seat و Seal با دما و سیال
  • افزایش Torque در برخی شرایط

توپک سگمنت‌شده و V-Ball

Segmented Ball یا V-Ball با شکل ویژه لبه توپک، تغییر سطح عبور را تدریجی‌تر می‌کند و می‌تواند Rangeability بهتری فراهم آورد. این گونه‌ها در ظرفیت بالا و بعضی سرویس‌های Dirty Fluid و Slurry کاربرد دارند.

کنترل ولو پروانه‌ایButterfly Control Valve

در Butterfly Control Valve یک Disc داخل مسیر جریان حول Shaft می‌چرخد. زاویه دیسک، سطح باز مسیر را تعیین می‌کند.

وزن و ابعاد نسبتاً کم همراه ظرفیت جریان بالا، این بدنه را به‌ویژه در خطوط بزرگ پرکاربرد کرده است؛ رفتار کنترلی به هندسه دیسک، سیت و محدوده بازشدگی وابسته است.

کاربردها

  • Cooling Water و شبکه آب
  • Air، Gas و Process Gas
  • Utility و خطوط بزرگ

مزایا

  • وزن کم و ابعاد فشرده
  • طول Face-to-Face کوتاه
  • هزینه مناسب‌تر در بسیاری از سایزهای بزرگ
  • ظرفیت جریان بالا
  • اکچویتور روتاری و نصب فشرده

محدودیت‌ها

  • قرار داشتن دیسک در مسیر جریان
  • وابستگی عملکرد به زاویه بازشدگی و طراحی دیسک
  • مناسب نبودن همه طرح‌های ساده برای افت فشار زیاد
  • محدودیت فشار و دما بر اساس جنس سیت
  • یکسان نبودن رفتار گونه‌های مختلف

تفاوت Concentric، Double Offset و Triple Offset

Concentric طراحی ساده‌تری دارد و معمولاً در سرویس‌های عمومی و Utility دیده می‌شود. Double Offset / High Performance تماس سیت و دیسک را کاهش می‌دهد و نسبت به طرح ساده، برای بعضی شرایط فشار و دمای بالاتر مناسب‌تر است. Triple Offset با هندسه پیشرفته‌ترِ غالباً فلزی برای بعضی سرویس‌های دشوار فشار/دما و Tight Shutoff به کار می‌رود؛ این سه گونه رفتار کنترلی یکسان ندارند.

کنترل ولو پلاگ خارج از مرکزEccentric Plug Control Valve

در Eccentric Plug Control Valve، پلاگ حول شفت و در مسیری خارج از مرکز حرکت می‌کند. با باز شدن ولو، پلاگ از سیت فاصله می‌گیرد و تماس مکانیکی آنها در بخش زیادی از کورس کاهش می‌یابد.

این طراحی برای برخی سیالات آلوده، دارای ذرات یا سرویس‌های فرسایشی کاربرد دارد؛ جزئیات آب‌بندی و گشتاور به طراحی سازنده وابسته‌اند.

کاربردها

  • Dirty Fluid و Slurry
  • Erosive Service و بعضی Coking Service
  • پالایشگاه و پتروشیمی
  • Pulp & Paper و معدن

مزایا

  • ساختار مقاوم برای برخی سیالات آلوده
  • احتمال گرفتگی کمتر از بعضی تریم‌های خطی
  • ظرفیت جریان مناسب
  • حرکت روتاری
  • تماس کمتر پلاگ و سیت در بخش زیادی از حرکت

محدودیت‌ها

  • نیاز به بررسی دقیق Torque
  • وابستگی Shutoff و رفتار سیت به طراحی سازنده
  • کاربرد تخصصی‌تر نسبت به گلوب و بال
  • گزینه نخست نبودن برای همه سرویس‌های کنترل دقیقِ سیال تمیز

کنترل ولو دیافراگمیDiaphragm Control Valve

در Diaphragm Control Valve یک دیافراگم انعطاف‌پذیر با حرکت خود مسیر سیال را محدود یا باز می‌کند.

در بسیاری از طراحی‌ها، دیافراگم سیال فرایندی را از Stem و اجزای خارجی جدا می‌کند؛ به همین دلیل در بعضی سرویس‌های خورنده یا نیازمند جداسازی سیال کاربرد دارد.

کاربردها

  • Corrosive Fluids و سرویس شیمیایی
  • Dirty Fluid و Slurry سبک
  • Water Treatment
  • سرویس‌هایی که جداسازی سیال اهمیت دارد

مزایا

  • جداسازی مناسب سیال از اجزای متحرک بیرونی
  • امکان استفاده از Lining مقاوم به خوردگی
  • تناسب با بعضی سیالات خورنده
  • نقاط آب‌بندی کمتر در بعضی طراحی‌ها

محدودیت‌ها

  • محدودیت فشار نسبت به بسیاری از گلوب و بال ولوها
  • محدودیت دمای دیافراگم
  • مصرفی بودن دیافراگم
  • نامناسب بودن بسیاری از طرح‌ها برای فشار و دمای بسیار بالا

کنترل ولو پینچPinch Control Valve

در Pinch Control Valve جریان از داخل یک Sleeve انعطاف‌پذیر عبور می‌کند. فشرده شدن اسلیو سطح عبور را کاهش می‌دهد و جریان را تنظیم می‌کند.

این طراحی بیشتر برای سیالات دارای ذرات جامد، دوغاب و مواد ساینده مطرح است؛ محدوده فشار و دما به جنس و طراحی اسلیو وابسته است.

کاربردها

  • Mining و Mineral Processing
  • Slurry و Abrasive Fluids
  • Wastewater و سیالات دارای ذرات جامد

مزایا

  • مسیر عبور ساده
  • حداقل قطعات داخلی در تماس با سیال
  • تناسب با بعضی دوغاب‌ها
  • کاهش نقاط تجمع مواد جامد
  • تعمیرات ساده‌تر در برخی طراحی‌ها

محدودیت‌ها

  • مصرفی بودن اسلیو
  • محدودیت فشار و دما
  • مناسب نبودن برای کنترل دقیق همه فرایندها
  • کاربرد محدودتر از گلوب، بال و باترفلای در پالایشگاه و نفت و گاز

تفاوت نوع بدنه با کاربرد و شرایط سرویس

برخی نام‌های رایج، خانواده مستقل بدنه کنترل ولو نیستند:

Anti-Surge Control Valve
یک کاربرد حفاظتی کمپرسور است و می‌تواند با بدنه متناسب با پروژه اجرا شود؛ عملکرد آن در بخش کاربردها توضیح داده شد.
Severe Service Control Valve
به طراحی برای شرایط دشوار مانند افت فشار زیاد، Cavitation، Noise، Flashing یا Erosion اشاره دارد، نه یک بدنه مستقل. جزئیات در راهنمای انتخاب بررسی می‌شود.
Modulating Control Valve Package
به عملکرد پیوسته مجموعه ولو، اکچویتور و پوزیشنر اشاره می‌کند، نه نوع بدنه؛ ارتباط اجزای پکیج در معرفی و نحوه عملکرد آمده است.

مقایسه مفهومی انواع کنترل ولو

مقایسه شکل بدنه، حرکت و کاربرد شاخص
نوع ولونوع حرکتکاربرد شاخصمزیت شاخصمحدودیت شاخص
GlobeLinearکنترل دقیق / High ΔPدقت و تنوع Trimوزن و هزینه بیشتر
AngleLinearLetdown / Flashingمسیر مناسب سرویس پرانرژیکاربرد تخصصی‌تر
Three-Way GlobeLinearMixing / Divertingمدیریت دو مسیر با یک Bodyلوله‌کشی و سایزینگ پیچیده‌تر
Ball / Segmented BallRotaryHigh Capacity / Dirty Fluidظرفیت بالا و بدنه فشردهنیاز به طراحی مناسب برای Throttling
ButterflyRotaryLarge Lines / Utilityسبک و اقتصادی در سایز بزرگDisc در مسیر جریان
Eccentric PlugRotaryDirty / Erosive Fluidمقاوم و کم‌گرفتگیکاربرد تخصصی‌تر
DiaphragmLinear / Flexible ClosureCorrosive Fluidجداسازی مناسب سیالمحدودیت فشار و دما
PinchFlexible SleeveSlurryمسیر سادهSleeve مصرفی

این جدول برای شناخت تفاوت‌های کلی است و جایگزین بررسی مهندسی سرویس، سایزینگ یا مدارک پروژه نیست.

۰۵ / اکچویتورها

اکچویتور کنترل ولو چیست و چگونه انتخاب می‌شود؟

اکچویتور (Actuator) نیروی لازم برای حرکت دادن عضو کنترلی ولو را ایجاد می‌کند. این حرکت ممکن است خطی باشد، مانند Stem در Globe Valve، یا چرخشی باشد، مانند Shaft در Ball یا Butterfly Valve. نوع اکچویتور بر سرعت پاسخ، نیروی قابل‌دسترس، وضعیت Fail، نیازهای Utility و عملکرد کل Control Valve Package اثر مستقیم دارد.

وظیفه اکچویتور در پکیج کنترل ولو

بدنه ولو به‌تنهایی نیروی لازم برای حرکت Plug، Ball یا Disc را تولید نمی‌کند. اکچویتور فرمان پوزیشنر یا سامانه کنترل را به حرکت مکانیکی تبدیل می‌کند: در ولو خطی، Force به Stem و در ولو روتاری، Torque به Shaft اعمال می‌شود.

نیروی انتخابی باید هم حرکت در کل کورس و هم بستن ولو در بیشترین اختلاف فشار تعریف‌شده را پوشش دهد. اصطکاک Packing، بار Seat، وزن قطعات، نیروی Spring و نیروهای دینامیکی جریان در این بررسی اثر دارند؛ صرف قطر اسمی ولو کافی نیست.

اکچویتور پنوماتیک دیافراگمی

فشار Instrument Air روی Diaphragm نیرو ایجاد می‌کند و Stem را جابه‌جا می‌کند. این طراحی، اغلب همراه Spring، برای Globe Control Valve و کنترل مدولیتینگ جریان، فشار، دما و بخار رایج است.

مزایا

  • ساختار ساده و نگهداری قابل‌پیش‌بینی
  • هماهنگی با Positioner پنوماتیک یا دیجیتال
  • ایجاد حرکت ایمن با Spring در طراحی مناسب

محدودیت‌ها

  • Force کمتر از برخی طراحی‌های پیستونی
  • ابعاد بزرگ‌تر برای نیروی بالا
  • وابستگی به کیفیت، حداقل فشار هوا و Spring Range

اکچویتور پنوماتیک پیستونی

هوای ابزار دقیق روی Piston نیرو وارد می‌کند و بسته به مکانیزم، حرکت خطی یا چرخشی می‌سازد. برای Force بالاتر، کورس بلندتر، Stroke Time کوتاه‌تر یا عملکرد Double Acting قابل بررسی است.

در Single Acting انرژی در یک جهت و Spring یا انرژی ذخیره‌شده در جهت دیگر عمل می‌کند؛ در Double Acting هوا برای حرکت در هر دو جهت به کار می‌رود.

مزایا

  • Force بالا برای ولو بزرگ یا اختلاف فشار زیاد
  • امکان Double Acting و پاسخ سریع در طراحی مناسب

محدودیت‌ها

  • مصرف هوای بیشتر و مدار پنوماتیک پیچیده‌تر در برخی پکیج‌ها
  • نیاز احتمالی به تجهیزات اضافه برای Fail Action در نوع Double Acting

اکچویتور الکتریکی

Motor و Gearbox نیروی حرکت ولو را ایجاد می‌کنند. مدلی که فقط برای Open/Close طراحی شده است، الزاماً برای تغییر موقعیت پیوسته و Modulating Duty مناسب نیست؛ Duty Cycle، دقت، سرعت و بار حرارتی موتور باید بررسی شوند.

مزایا

  • بی‌نیازی از Instrument Air
  • امکان کنترل محلی/دور و Position Feedback در مدل‌های مناسب

محدودیت‌ها

  • راهکار Fail-Safe ممکن است به Stored Energy یا طراحی ویژه نیاز داشته باشد
  • Stroke Time، Power Supply، IP و Hazardous Area Certification باید با پروژه تطبیق کنند

اکچویتور هیدرولیکی و الکتروهیدرولیکی

فشار سیال هیدرولیک Force یا Torque زیادی تولید می‌کند؛ نوع الکتروهیدرولیکی کنترل الکتریکی را با توان هیدرولیکی ترکیب می‌کند. برای ولو بزرگ، سرویس دشوار یا نیاز به انرژی ذخیره‌شده قابل بررسی است.

مزایا

  • نیروی زیاد و امکان طراحی برای حرکت سریع
  • امکان Stored Energy برای Fail Action مشخص

محدودیت‌ها

  • Hydraulic Power Unit، نشتی احتمالی، هزینه و تعمیرات بیشتر
  • لزوم تعریف دقیق مدار، کیفیت سیال و شرایط محیطی

اکچویتورهای روتاری برای Ball و Butterfly Valve

ولوهای Quarter-Turn مانند Ball، Butterfly و Eccentric Plug به Torque نیاز دارند. منحنی گشتاور اکچویتور باید با Break Torque، Running Torque و Seating Torque ولو در کل حرکت مقایسه شود.

Rack & Pinion

حرکت خطی پیستون‌ها از طریق Rack و Pinion به چرخش Shaft تبدیل می‌شود. طراحی فشرده و متقارن آن برای بسیاری از ولوهای یک‌چهارم‌گرد، به‌صورت Spring Return یا Double Acting، کاربرد دارد.

محدودیت: منحنی گشتاور این مکانیزم لزوماً با نیاز گشتاور هر ولو در تمام کورس منطبق نیست.

Scotch Yoke

حرکت پیستون از طریق Yoke به چرخش تبدیل می‌شود. گشتاور خروجی در طول کورس یکنواخت نیست و در بعضی طراحی‌ها نزدیک ابتدا یا انتهای حرکت افزایش می‌یابد؛ این ویژگی می‌تواند برای Break یا Seating Torque بالا مفید باشد.

انتخاب آن به منحنی واقعی گشتاور ولو، ابعاد و Duty بستگی دارد؛ به‌طور مطلق از Rack & Pinion بهتر نیست.

Spring Return و Double Acting چه تفاوتی دارند؟

در Spring Return، انرژی هوا یا برق ولو را در یک جهت حرکت می‌دهد و فنر برای حرکت در جهت تعریف‌شده هنگام فقدان انرژی به کار می‌رود. در Double Acting، انرژی خارجی حرکت هر دو جهت را فراهم می‌کند و رفتار هنگام قطع انرژی به طراحی مدار و تجهیزات ذخیره یا قفل‌کننده بستگی دارد.

Fail Open، Fail Close و Fail In Place

Fail Open

در Failure تعریف‌شده، ولو به سمت بازشدن می‌رود. این انتخاب فقط وقتی درست است که بازماندن مسیر برای همان سناریوی فرایندی کم‌خطرتر باشد.

Fail Close

در Failure تعریف‌شده، ولو به سمت بسته‌شدن می‌رود. بسته‌شدن در همه سرویس‌ها ایمن نیست و باید با خطرات فرایند سنجیده شود.

Fail In Place

هدف حفظ موقعیت جاری ولو است، معمولاً با مدار پنوماتیک یا انرژی ذخیره‌شده و در حدود نشتی و قابلیت واقعی پکیج. این رفتار باید برای سناریوی مشخص آزموده شود.

Loss of Signal، Loss of Air، Loss of Power و Emergency Trip لزوماً یک خروجی یکسان ندارند؛ مدار هر حالت و وضعیت نهایی آن باید جداگانه در Datasheet و Hook-Up تعریف شود.

اکچویتور فقط بر اساس سایز ولو انتخاب نمی‌شود

سازنده باید Force یا Torque لازم را در کل Travel، در شرایط عادی و بدترین Shutoff Differential Pressure محاسبه کند. حداقل فشار واقعی هوا، بار Seat و Packing، زمان کورس و ضریب ایمنی می‌توانند اندازه اکچویتور را تغییر دهند.

داده ولو و بار مکانیکی

  • Valve Type و Valve Size
  • Travel یا Rotation و Required Torque / Force
  • Maximum و Shutoff Differential Pressure
  • Seat Load، Packing Friction و Spring Range

یوتیلیتی، کنترل و محیط

  • Minimum / Normal / Maximum Air Supply یا Power Supply
  • Stroke Time و Fail Action
  • Safety Factor و Number of Cycles / Duty
  • Ambient Temperature، Hazardous Area و Accessories

Actuator Sizing نهایی باید با داده واقعی ولو و محاسبات سازنده پیشنهادی تأیید شود.

مقایسه اکچویتورها

مقایسه فناوری‌های اکچویتور
نوعانرژیحرکتمزیت شاخصمحدودیت شاخص
Diaphragm PneumaticInstrument AirLinearسادگی و Spring Fail ActionForce محدودتر
Piston PneumaticInstrument AirLinear / RotaryForce بالامدار پیچیده‌تر
Rack & PinionInstrument AirRotaryفشردهمنحنی Torque عمومی
Scotch YokeInstrument Air / HydraulicRotaryTorque بالا در نقاط خاصابعاد و پیچیدگی بیشتر
ElectricElectricityLinear / Rotaryبدون Instrument AirFail Strategy و Duty نیازمند بررسی
HydraulicHydraulicLinear / RotaryForce / Torque بسیار بالانگهداری و هزینه بیشتر
۰۶ / پوزیشنر

پوزیشنر کنترل ولو چیست و چه نقشی در عملکرد ولو دارد؟

Positioner موقعیت درخواستی ولو را با موقعیت واقعی آن مقایسه می‌کند و خروجی لازم به Actuator را تنظیم می‌کند تا Valve به موقعیت فرمان‌داده‌شده برسد.

چرا پوزیشنر لازم است؟

اگر فقط یک سیگنال به اکچویتور برسد، Packing Friction، Hysteresis، Spring Force و تغییر Differential Pressure می‌توانند موقعیت واقعی ولو را از فرمان دور کنند. Positioner موقعیت واقعی را می‌سنجد و خروجی اکچویتور را اصلاح می‌کند.

به زبان ساده: Controller می‌گوید «ولو ۴۵٪ باز باشد»؛ Positioner بررسی می‌کند آیا واقعاً به همان موقعیت رسیده است. این فیدبک، کنترل دقیق‌تر را ممکن می‌کند اما جای سایزینگ صحیح ولو یا تنظیم حلقه کنترل را نمی‌گیرد.

حلقه موقعیت پکیج کنترل ولو
  1. DCS / PLC
  2. Control Signal
  3. Positioner
  4. Pneumatic Output
  5. Actuator
  6. Valve Position

Valve Position Feedback Positioner

پوزیشنر پنوماتیک

ورودی و خروجی پنوماتیک دارد و برای Installed Base یا معماری‌های قدیمی با سیگنال هوایی کاربرد دارد. ساختار آن برای سامانه پنوماتیک ساده است، اما ارتباط دیجیتال و Diagnostics آن محدود است.

پوزیشنر الکتروپنوماتیک

فرمان الکتریکی، معمولاً 4–20 mA، را می‌گیرد و با فیدبک موقعیت، فشار خروجی به اکچویتور را تنظیم می‌کند. برخلاف I/P Converter، فقط تبدیل Current به Pressure انجام نمی‌دهد؛ خطای موقعیت را نیز اصلاح می‌کند.

پوزیشنر دیجیتال یا Smart Positioner

علاوه بر Position Control، بسته به مدل می‌تواند Auto Calibration، Travel Feedback، Friction Monitoring، Travel Deviation، Event Status یا Diagnostics ارائه کند. پایش Supply Pressure و Partial Stroke فقط در بعضی مدل‌ها و کاربردها موجود است. قابلیت دقیق به برند و مدل Positioner بستگی دارد.

Signal و Communication Protocol

4–20 mA

سیگنال آنالوگ اصلی برای فرمان موقعیت است. سیم‌بندی، محدوده فرمان و رفتار قطع سیگنال باید در پروژه مشخص شوند.

HART

در تجهیزات سازگار، اطلاعات دیجیتال را روی همان حلقه آنالوگ منتقل می‌کند و برای پیکربندی یا Diagnostics به Host سازگار نیاز دارد.

FOUNDATION Fieldbus

ارتباط دیجیتال Fieldbus با طراحی Segment، تغذیه و Host متناسب است؛ سازگاری Device و Function Block بررسی می‌شود.

PROFIBUS PA

پروتکل دیجیتال فرایندی برای معماری‌های سازگار است. انتخاب آن باید با DCS، Profile و شبکه پروژه هماهنگ باشد.

پوزیشنر چگونه موقعیت ولو را می‌فهمد؟

در ولو خطی، Feedback از Stem Travel و در ولو روتاری، از زاویه Shaft یا مکانیزم انتقال حرکت گرفته می‌شود. Mounting Kit، جهت حرکت و طول کورس باید با اکچویتور و ولو سازگار باشند؛ نصب نادرست می‌تواند بازخورد غلط و کنترل ناپایدار ایجاد کند.

چه زمانی پوزیشنر اهمیت بیشتری دارد؟

در حلقه‌هایی با Positioning دقیق، Packing Friction زیاد، Differential Pressure متغیر، اکچویتور بزرگ یا Stroke Time مشخص، فیدبک موقعیت اهمیت بیشتری پیدا می‌کند. Split Range، Diagnostics، Remote Configuration و Valve Performance Monitoring نیز می‌توانند نوع پوزیشنر را تعیین کنند؛ نیاز واقعی باید در Datasheet آمده باشد.

۰۷ / تجهیزات جانبی

تجهیزات جانبی کنترل ولو و نقش هر کدام در پکیج

تجهیزات جانبی بسته به فلسفه کنترل و ایمنی بر کیفیت هوا، سرعت حرکت، رفتار Fail، Trip، Feedback و ارتباط با DCS یا SIS اثر دارند. همه Control Valveها به همه Accessories نیاز ندارند؛ اقلام باید از Control Philosophy و Datasheet پروژه تعیین شوند.

Air Filter Regulator

هوای ابزار دقیق را فیلتر و فشار تغذیه Positioner یا Actuator را تنظیم می‌کند. آلودگی یا فشار نامناسب می‌تواند پاسخ، آب‌بندی و عمر قطعات را مختل کند.

کیفیت هوا، حداقل فشار، ظرفیت عبور و Drain را با پکیج تطبیق دهید.

Solenoid Valve

با فرمان الکتریکی مسیر هوای پنوماتیک را تغییر می‌دهد یا قطع می‌کند و در Trip، ESD یا Remote Shutdown به کار می‌رود.

Voltage، Normally Open / Closed، Flow Capacity، توان، متریال و Hazardous Area Certification واقعی باید مشخص شوند.

Volume Booster

ظرفیت عبور هوای ورودی یا خروجی اکچویتور را افزایش می‌دهد تا پاسخ پکیج در صورت نیاز سریع‌تر شود. Positioner معمولاً همچنان کنترل موقعیت را انجام می‌دهد.

Volume Booster جای Positioner نیست؛ تنظیم و پایداری حلقه باید آزموده شوند.

Quick Exhaust Valve

هوا را نزدیک اکچویتور تخلیه می‌کند تا مسیر خروجی طولانی یا محدودکننده دور زده شود. در Fast Stroke یا Emergency Action کاربرد دارد.

سرعت بیش از حد همیشه بهتر نیست و باید با Process Dynamics و ضربه مکانیکی سازگار باشد.

Lock-Up Valve

در افت Supply Air، در طراحی مناسب مسیر هوا را می‌بندد و تلاش می‌کند فشار اکچویتور و موقعیت ولو حفظ شود.

Fail In Place واقعی به نشتی مدار، زمان حفظ و سناریوی قطع هوا بستگی دارد.

Limit Switch

رسیدن ولو به وضعیت‌های مشخص مانند Open یا Closed را به سیستم اعلام می‌کند.

تأیید نقطه انتهایی با Continuous Position Feedback یکسان نیست.

Position Transmitter

موقعیت واقعی ولو را به سیستم کنترل ارسال می‌کند؛ خروجی آن می‌تواند آنالوگ یا دیجیتال باشد.

محدوده، دقت، تغذیه و رابط سیگنال باید با DCS هماهنگ شوند.

I/P Converter

Current ورودی را به فشار پنوماتیک تبدیل می‌کند تا تجهیز پنوماتیک فرمان بگیرد.

برخلاف Positioner، به‌تنهایی فیدبک موقعیت و تصحیح خطای Valve Travel ندارد.

Handwheel / Manual Override

در طراحی مجاز امکان حرکت دستی ولو را در شرایط مشخص فراهم می‌کند.

روش استفاده باید با Operating Procedure، وضعیت Fail و Safety Requirement تضاد نداشته باشد.

Air Reservoir / Volume Tank

برای ذخیره حجم هوا در برخی Fail Actionها یا Stroke Requirementها به کار می‌رود.

ظرفیت و فشار قابل‌استفاده باید بر اساس مصرف و زمان موردنیاز مهندسی شوند.

Tubing & Fittings

هوای ابزار دقیق را بین تجهیزات منتقل می‌کنند؛ قطر داخلی، طول، جنس و افت فشارشان روی Stroke Time اثر دارد.

SS316، Copper یا Polymer فقط در صورت مجاز بودن Project Specification انتخاب می‌شوند؛ هیچ‌کدام پیش‌فرض عمومی نیست.

Pressure Gauges / Speed Control

Pressure Gauge فشار تغذیه یا خروجی را برای راه‌اندازی و عیب‌یابی نشان می‌دهد؛ Needle Valve یا Speed Controller سرعت حرکت را در مدارهای مشخص محدود می‌کند.

محل نصب، محدوده فشار و تأثیر روی Fail Action باید بررسی شوند.

Hook-Up مفهومی پکیج

در مسیر کنترل عادی، هوای ابزار دقیق پس از فیلتراسیون و تنظیم فشار به پوزیشنر و سپس، در صورت نیاز، به بوستر یا سایر اجزا و اکچویتور می‌رسد. مسیر Trip می‌تواند با فرمان SIS یا ESD از طریق Solenoid Valve مدار پنوماتیک را تغییر دهد.

مسیر کنترل

Instrument Air → Air Filter Regulator → Positioner → Booster / Accessories → Actuator → Valve

مسیر Trip

SIS / ESD → Solenoid Valve → Pneumatic Circuit → Actuator

این نمایش فقط مفهومی است و جای Hook-Up Drawing، Logic Diagram یا بررسی Fail Case پروژه را نمی‌گیرد.

۰۸ / راهنمای انتخاب

راهنمای انتخاب کنترل ولو؛ از داده فرایندی تا پکیج نهایی

انتخاب کنترل ولو فقط تعیین سایز Valve نیست. Process Data، Sizing، Body Style، Material، Trim، Flow Characteristic، Shutoff، Actuator، Positioner، Accessories، Hazardous Area و الزامات پروژه باید به‌صورت یک پکیج بررسی شوند.

01وظیفه فرایندی و داده‌های پایه

ابتدا مشخص کنید ولو چه متغیری را کنترل می‌کند: Flow، Pressure، Temperature، Level، Recycle، Steam، Feedwater، Anti-Surge، Bypass یا Mixing / Diverting. هدف کنترل بر سرعت پاسخ، دامنه کار و فلسفه ایمنی اثر می‌گذارد.

Process Data چه اطلاعاتی را باید روشن کند؟

سیال و فاز

Fluid Name، Composition و Phase مبنای روش سایزینگ و متریال هستند. وجود گاز، مایع، بخار، فاز ترکیبی یا Solids را پنهان نکنید.

خواص سیال

Density / SG، Viscosity و Vapor Pressure برای مایع و Molecular Weight و Compressibility برای گاز می‌توانند بر Cv، سرعت و ریسک Cavitation اثر بگذارند.

سناریوهای کارکرد

Flow و Inlet / Outlet Pressure را برای Minimum، Normal و Maximum و در صورت وجود Startup یا Upset بدهید؛ فقط نقطه نرمال کافی نیست.

حدود طراحی

Operating / Design Temperature و Pressure، خوردگی، H2S و ذرات برای متریال، کلاس فشار و دوام پکیج لازم‌اند.

02ظرفیت، Cv، سایز و مشخصه جریان

Cv شاخص ظرفیت عبور جریان از ولو است و برای سرویس واقعی با دبی، افت فشار و خواص سیال محاسبه می‌شود. محاسبه باید تمام نقاط عملیاتی و حاشیه کنترل‌پذیری را بسنجد.

Cv در کنترل ولو چیست؟

Cv موردنیاز برای Minimum، Normal، Maximum و سناریوهای Startup یا Upset باید جداگانه بررسی شود. انتخاب ولو صرفاً با یک مقدار Cv نامی می‌تواند ولو را در بخشی از کارکرد بسیار نزدیک باز یا بسته نگه دارد.

آیا سایز کنترل ولو باید با سایز لوله یکسان باشد؟

خیر. Valve Size از ظرفیت موردنیاز و Control Range نتیجه می‌شود، نه از کپی Line Size. ولو Oversized ممکن است عمده زمان نزدیک بسته کار کند و کنترل ضعیف شود؛ ولو Undersized ممکن است در Maximum Flow ظرفیت کم بیاورد. Reducer یا Transition احتمالی بخشی از Piping Design است.

Rangeability و Installed Performance

Rangeability نسبت تقریبی بیشترین به کمترین جریان قابل‌کنترل در محدوده تعریف‌شده ولو است. Rated Rangeability کاتالوگ به‌تنهایی Installed Rangeability را تضمین نمی‌کند؛ افت فشار لوله و رفتار فرایند دامنه واقعی را تغییر می‌دهند.

Flow Characteristic

Equal Percentage

افزایش یکسان Travel تغییر نسبی تقریباً یکسانی در Flow Coefficient ایجاد می‌کند و برای بسیاری از حلقه‌های فرایندی قابل بررسی است.

Linear

تغییر Travel تقریباً تغییر متناسب Cv ایجاد می‌کند؛ تناسب آن به افت فشار نصب‌شده بستگی دارد.

Quick Opening

در بخش ابتدایی Travel سریع ظرفیت زیادی می‌دهد و برای سرویس‌های خاص یا رفتار نزدیک On/Off مطرح است، نه انتخاب عمومی کنترل دقیق مدولیتینگ.

Inherent Characteristic در شرایط آزمون ولو با Installed Characteristic در مدار واقعی یکی نیست.

03بدنه، اتصال و متریال

پس از تعیین ظرفیت، Body Style، مرز فشار و اجزای در تماس با سیال را با Process و Piping Specification تطبیق دهید.

Body Style و Pressure Class

برای مزایا و محدودیت‌های Globe، Ball / Segmented Ball، Butterfly، Angle، Three-Way، Eccentric Plug، Diaphragm و Pinch به بخش انواع کنترل ولو مراجعه کنید. Pressure Class، اتصال Flanged، Butt Weld، Socket Weld، Threaded یا Wafer / Lug، Face-to-Face و Flange Facing باید با Piping Class و Design Conditions هماهنگ باشند.

مقایسه انواع کنترل ولو

Body و Trim Material چگونه بررسی می‌شوند؟

Body / Bonnet، Trim، Seat، Stem / Shaft، Packing و Gasket را جداگانه برای Corrosion، Erosion، دما، فشار و سازگاری سیال بررسی کنید. در Sour Service دامنه استاندارد و شرایط H2S باید مشخص باشد. Hard Trim راه‌حل عمومی همه انواع فرسایش نیست.

04پدیده‌های جریان و دوام

اختلاف فشار و سرعت بالا می‌توانند عملکرد، صدا و عمر ولو را محدود کنند؛ مشکل باید برای سناریوهای واقعی کمی‌سازی شود.

Cavitation

در مایع، افت فشار موضعی زیر Vapor Pressure بخار می‌سازد و با بازیابی فشار، فروپاشی حباب‌ها می‌تواند Noise، Vibration و Pitting ایجاد کند. Multi-Stage Trim، Pressure Staging، Body Style مناسب یا تغییر سیستم بسته به تحلیل قابل بررسی‌اند.

Flashing

اگر فشار پایین‌دست زیر فشار بخار بماند، بخار دوباره چگال نمی‌شود. سرعت بالا و Erosion ممکن است رخ دهد؛ Anti-Cavitation Trim لزوماً Flashing دائمی را حل نمی‌کند.

Choked Flow

از یک حد به بعد افت بیشتر Downstream Pressure افزایش متناسب Flow نمی‌دهد. مکانیزم در گاز و مایع متفاوت است و محاسبه به روش سایزینگ معتبر سپرده می‌شود.

Control Valve Noise

Aerodynamic Noise عمدتاً در Gas / Steam و Hydrodynamic Noise در جریان مایع یا Cavitation مطرح است. صدا فقط مسئله راحتی نیست؛ ممکن است نشانگر انرژی بالا و Vibration باشد.

Outlet Velocity

سرعت خروجی زیاد می‌تواند Noise، Vibration، Erosion و نگرانی Piping ایجاد کند. حد مجاز عددی عمومی نیست و باید بر اساس پروژه، وندر و استاندارد تعیین شود.

05آب‌بندی، نشتی و انتشار فرار

سطح نشتی قابل قبول را از نیاز واقعی فرایند و شرایط آزمون استخراج کنید، نه از بالاترین کلاس روی کاغذ.

Seat Leakage Class چیست؟

Control Valve الزاماً Isolation Valve نیست. Seat Leakage Class حداکثر نشتی قابل قبول را تحت Test Condition تعریف‌شده مشخص می‌کند؛ Class سخت‌گیرانه‌تر همیشه برای هر سرویس بهتر نیست و می‌تواند Seat Design، Actuator Force و هزینه را تغییر دهد. مرجع تست را در بخش استانداردها ببینید.

استانداردهای تست و نشتی

Packing و Fugitive Emission

Packing اطراف Stem یا Shaft را آب‌بندی می‌کند. در سیال هیدروکربنی یا خطرناک ممکن است Fugitive Emission Requirement مطرح شود؛ اگر ISO 15848 یا معیار مشابه خواسته شده، کلاس و Qualification سازنده/مدل پیشنهادی باید بررسی شود.

06اکچویتور، پوزیشنر، وضعیت Fail و ناحیه خطرناک

انتخاب واقعی Control Valve بدون اجزای پکیج، یوتیلیتی و رفتار ایمنی کامل نیست.

Process Safety وضعیت Fail Open، Fail Close یا Fail In Place را برای Failure تعریف‌شده تعیین می‌کند؛ Normal Action با Fail Action یکی نیست. Force / Torque، Air Supply، Power Supply، Stroke Time، Signal و Protocol نیز باید هماهنگ باشند.

اکچویتورها · پوزیشنر · تجهیزات جانبی

Hazardous Area

برای Positioner، Solenoid، Limit Switch و Transmitter، Zone / Division، Gas Group، Temperature Class، Protection Concept، Ambient Temperature و IP Rating مطرح‌اند. Certification معتبر هر Component باید با Project Specification و محل نصب تطبیق کند.

07مقایسه پیشنهاد و تأیید مدارک

پیشنهاد وندرها را با یک مبنای سناریو و مدارک همسان مقایسه کنید تا تفاوت‌های واقعی دیده شوند.

Datasheet، Sizing Calculation، Noise Calculation در صورت نیاز، Actuator Sizing، Hook-Up، Test Plan و انحرافات فنی را به‌صورت Tag-by-Tag بررسی کنید. تأیید مهندسی نهایی و پذیرش وندر با خریدار و مراجع پروژه است.

برای تعریف استعلام به بررسی اولیه نیاز دارید؟

دیتاشیت یا سناریوهای موجود را ارسال کنید. PPARS می‌تواند شکاف‌های RFQ را مشخص و Clarification تأمین را هماهنگ کند؛ تأیید مهندسی نهایی همچنان با خریدار است.

۰۹ / استانداردها

استانداردهای کنترل ولو، تست، نشتی و الزامات پروژه

هیچ کنترل ولو لزوماً مشمول تمام استانداردهای زیر نیست. مرجع قابل‌اعمال بر اساس نوع Valve، Service، Project Specification، محدودیت کشور و Vendor Data تعیین می‌شود. ذکر استاندارد به معنی Certification پکیج یا PPARS نیست.

ظرفیت، عملکرد و ابعاد

IEC 60534 — Industrial-Process Control Valves

این خانواده از مراجع اصلی کنترل ولو است: IEC 60534-2-1 برای Flow Capacity و Sizing، IEC 60534-3-1 برای برخی ابعاد Face-to-Face / Centre-to-Face، IEC 60534-4 برای Inspection و Routine Testing، IEC 60534-6 برای رابط نصب Positioner و IEC 60534-8-3 / 8-4 برای پیش‌بینی نویز آیرودینامیکی و هیدرودینامیکی. بخش قابل‌اعمال باید در Project Specification مشخص شود.

ISA-75 Series

خانواده ISA برای Terminology، Sizing، آزمون ظرفیت، ابعاد و عملکرد کنترل ولو است. در بعضی مباحث سایزینگ با IEC هماهنگی دارد، اما ارجاع دقیق هر پروژه باید روشن باشد.

مرز فشار و اتصال

ASME B16.34

در دامنه ولوهای مشمول، Pressure-Temperature Ratings، مواد، ابعاد و تلرانس، آزمون، بازرسی و Marking را پوشش می‌دهد؛ استاندارد سایزینگ Cv نیست.

ASME B16.5

برای Flanges و Flanged Fittings در دامنه قابل‌اعمال است و وقتی اتصال فلنجی پروژه به آن ارجاع دهد بررسی می‌شود.

نشتی داخلی و انتشار بیرونی

ANSI/FCI 70-2 — Control Valve Seat Leakage

کلاس‌های Seat Leakage را با شرایط آزمون معین برای کنترل ولو تعریف می‌کند. کلاس تست را نباید با تضمین Isolation در شرایط واقعی فرایند یکی گرفت؛ اگر مرجع IEC لازم است، شماره دقیق آن در مشخصات پروژه تعیین شود.

ISO 15848 — Fugitive Emissions

برای آزمون و Qualification نشتی بیرونی از Stem / Shaft Seal و Body Joint ولوهای مشمول است. درج نام استاندارد کافی نیست؛ Part، Class، روش تست و مدرک موردنیاز مدل پیشنهادی باید تعیین و تأیید شود.

Sour Service، آتش و ایمنی

ISO 15156 / NACE MR0175

برای انتخاب مواد در محیط‌های H2S در تولید نفت و گاز و شیرین‌سازی گاز طبیعی در دامنه استاندارد است. استفاده خودکار از آن برای پالایشگاه درست نیست.

ISO 17945 / NACE MR0103

برای مقاومت مواد فلزی در برابر Sulfide Stress Cracking در محیط ترش پالایش نفت و فرایندهای مرتبط است. این دو خانواده Sour Service جایگزین یکدیگر نیستند.

API 607 / API 6FA

فقط در صورت الزام Fire-Safe قابل‌اعمال‌اند و ادعا باید با Qualification یا Test Record همان Design پیشنهادی پشتیبانی شود.

تجهیزات الکتریکی و ایمنی عملکردی

IEC 60079 Series

برای تجهیزات الکتریکی در Hazardous Area مانند Positioner، Solenoid، Limit Switch و Transmitter، نوع حفاظت و Certification واقعی هر Component با Zone، گروه گاز و کلاس دمایی تطبیق می‌شود.

IEC 61508 / IEC 61511

فقط وقتی Valve Assembly جزئی از Safety Instrumented Function یا SIS باشد مطرح‌اند. SIL برچسب عمومی Valve Body نیست؛ کل Safety Function باید Verification شود و قابلیت Component با مدارک سازنده بررسی گردد.

چه تست‌ها و مدارکی ممکن است درخواست شوند؟

بسته به ITP، Datasheet و الزام پروژه، بخشی از آزمون‌ها و مدارک زیر در RFQ تعیین می‌شوند؛ همه آنها برای هر ولو الزامی نیستند.

آزمون و بازرسی

  • Hydrostatic / Shell Test و Seat Leakage Test
  • Functional / Stroke Test، Calibration و Fail Action Test
  • Dimensional، Painting / Coating و Tag / Nameplate Check
  • PMI و NDE در صورت الزام پروژه

مدارک مهندسی و تحویل

  • Material Certificate و Positioner Calibration Record
  • Valve / Actuator Sizing Calculation و Noise Calculation در صورت نیاز
  • GA Drawing، Datasheet، IOM Manual و Spare Parts List
  • Final Data Book / Dossier در صورت الزام پروژه
۱۰ / تأمین پروژه‌ای

فرایند تأمین پروژه‌ای کنترل ولو در پترو پندار پارس

پترو پندار پارس مسیر تأمین بین‌المللی کنترل ولو و اجزای پکیج را از دریافت RFQ تا مدارک و تحویل هماهنگ می‌کند. هر مرحله به دامنه سفارش، پاسخ وندر و تصمیم‌های خریدار وابسته است.

  1. 01

    دریافت RFQ

    دریافت Datasheet، Tag List، Specification و محدودیت Vendor List / AVL.

  2. 02

    بررسی کامل بودن مدارک

    ثبت داده‌های نامشخص و تهیه Clarification List؛ مقادیر فرایندی حدس زده نمی‌شوند.

  3. 03

    Vendor Identification

    شناسایی منابع خارجی واجد شرایط در محدوده سازندگان و مبدأ مجاز پروژه.

  4. 04

    Technical Offer

    دریافت پیشنهاد با مبنای روشن سایزینگ، متریال، اکچویتور و متعلقات.

  5. 05

    Technical Clarification / TBE Support

    یکسان‌سازی فرضیات و انحرافات برای ارزیابی فنی خریدار.

  6. 06

    Commercial Evaluation

    مقایسه Scope، قیمت، Incoterm، Warranty و زمان تحویل.

  7. 07

    PO / Order Coordination

    هماهنگی دامنه سفارش و Revision مدارک پس از تصمیم خریدار.

  8. 08

    Vendor Document Review

    پیگیری نقشه، Datasheet، محاسبات و مدارک سازنده در گردش تأیید.

  9. 09

    Inspection Coordination

    هماهنگی ITP، Hold / Witness Point و سوابق تست در صورت الزام پروژه.

  10. 10

    Logistics

    هماهنگی بسته‌بندی، مدارک حمل و مسیر تحویل بین‌المللی.

  11. 11

    Final Documentation

    پیگیری Test Certificate، IOM و Final Dossier طبق سفارش.

  12. 12

    Delivery

    تطبیق اقلام، Tag و مدارک تحویلی با دامنه سفارش.

نحوه بررسی برند تعیین‌شده و تجهیزات اتوماسیون

اگر برند، مدل یا Installed Base مشخص است، پلاک، شماره مدل/سریال، رابط نصب و Vendor List / AVL را ارائه کنید. گزینه Alternative فقط اگر Project Specification مجاز بداند بررسی می‌شود؛ محل ساخت و Country of Origin هر پیشنهاد جداگانه تأیید می‌شود.

برای اکچویتور و اتوماسیون ولو، برندهایی مانند AUMA، Rotork، HKC، ENERTORK، Bernard Controls و SIPOS بسته به RFQ قابل بررسی‌اند. نام آنها ادعای نمایندگی، تأمین قطعی یا موجودی آماده نیست.

۱۱ / سوالات متداول

سوالات متداول درباره کنترل ولو

پاسخ کوتاه به پرسش‌های فنی و خرید پروژه‌ای؛ برای تصمیم نهایی، Datasheet، شرایط فرایند و مدارک سازنده پیشنهادی مبنا هستند.

کنترل ولو چیست؟

کنترل ولو عضو نهایی حلقه کنترل است و با تغییر سطح عبور جریان، دبی، فشار، دما یا سطح را تنظیم می‌کند. پکیج آن می‌تواند بدنه و Trim، اکچویتور، پوزیشنر و تجهیزات جانبی داشته باشد.

کنترل ولو چگونه کار می‌کند؟

کنترلر اختلاف مقدار اندازه‌گیری‌شده و Setpoint را به فرمان تبدیل می‌کند. پوزیشنر و اکچویتور موقعیت عضو داخلی ولو را تغییر می‌دهند تا جریان و سپس متغیر فرایندی اصلاح شود.

تفاوت Control Valve و On/Off Valve چیست؟

Control Valve برای تنظیم پیوسته یا مرحله‌ای جریان در محدوده کاری طراحی می‌شود؛ On/Off Valve عمدتاً برای باز یا بسته کردن مسیر است. یک Control Valve الزاماً Isolation Valve با آب‌بندی کامل نیست.

آیا سایز کنترل ولو باید با سایز خط برابر باشد؟

خیر. سایز ولو از ظرفیت موردنیاز و محدوده کنترل‌پذیر در سناریوهای Minimum تا Maximum به دست می‌آید، نه فقط از قطر لوله. در صورت تفاوت اندازه، اتصال به خط باید در Piping Design بررسی شود.

Cv چیست؟

Cv شاخص ظرفیت عبور جریان ولو است و مقدار موردنیاز آن از Flow، افت فشار و خواص سیال محاسبه می‌شود. تنها مقدار Normal Flow برای انتخاب قابل اتکا نیست؛ نقاط حداقل، حداکثر و شرایط گذرا نیز باید بررسی شوند.

Rangeability چیست؟

Rangeability نسبت تقریبی بیشترین به کمترین جریان قابل‌کنترل در محدوده تعریف‌شده ولو است. Rated Rangeability در کاتالوگ همان Installed Rangeability در مدار واقعی نیست؛ افت فشار سیستم بر عملکرد نصب‌شده اثر دارد.

تفاوت Equal Percentage و Linear چیست؟

در Equal Percentage، تغییر Travel یکسان تقریباً تغییر نسبی یکسانی در ضریب جریان ایجاد می‌کند؛ در Linear تغییر ضریب جریان تقریباً متناسب با Travel است. انتخاب به رفتار نصب‌شده حلقه و افت فشار سیستم بستگی دارد.

تفاوت Globe و Ball Control Valve چیست؟

Globe با حرکت خطی Plug و Seat معمولاً گزینه رایجی برای کنترل دقیق و افت فشار بالا است. Ball یا Segmented Ball با حرکت روتاری ظرفیت زیاد و بدنه فشرده‌تری دارد، اما طراحی آن باید برای Throttling و شرایط سرویس مناسب باشد.

Butterfly Valve برای کنترل مناسب است؟

در صورت طراحی مناسب Disc، Seat، اکچویتور و مشخصه جریان، می‌تواند به‌ویژه در خطوط بزرگ برای کنترل به کار رود. محدوده کنترل‌پذیری، افت فشار، کاویتاسیون یا نویز و آب‌بندی باید برای سرویس واقعی بررسی شوند.

Positioner چه کاری انجام می‌دهد؟

موقعیت فرمان‌داده‌شده را با موقعیت واقعی ولو مقایسه می‌کند و خروجی به اکچویتور را اصلاح می‌کند. به این ترتیب اثر اصطکاک و تغییر بار فرایندی بر دقت موقعیت کاهش می‌یابد.

تفاوت Positioner و I/P Converter چیست؟

I/P Converter جریان الکتریکی را به فشار پنوماتیک تبدیل می‌کند. Positioner علاوه بر دریافت فرمان، فیدبک موقعیت واقعی دارد و خطای موقعیت ولو را اصلاح می‌کند.

اکچویتور پنوماتیک و برقی چه تفاوتی دارند؟

پنوماتیک از Instrument Air استفاده می‌کند و در بعضی طراحی‌ها Fail Action فنری ساده‌تری دارد. برقی به هوای ابزار دقیق نیاز ندارد، ولی Modulating Duty، Duty Cycle، سرعت و راهکار Fail آن باید برای پروژه بررسی شود.

Fail Open و Fail Close یعنی چه؟

اینها جهت حرکت مطلوب ولو پس از Failure تعریف‌شده را نشان می‌دهند: به سمت باز یا بسته. وضعیت مناسب از Process Safety می‌آید و نتیجه Loss of Signal، Air، Power یا Trip لزوماً یکسان نیست.

Cavitation چیست؟

در مایع، افت فشار موضعی زیر Vapor Pressure حباب بخار می‌سازد و با بازیابی فشار، فروپاشی حباب‌ها رخ می‌دهد. صدا، ارتعاش و آسیب سطحی از پیامدهای ممکن هستند.

Flashing چیست؟

در Flashing فشار پایین‌دست به اندازه‌ای پایین می‌ماند که بخار تشکیل‌شده دوباره به مایع برنمی‌گردد. سرعت بالا و فرسایش می‌تواند نتیجه آن باشد و انتخاب متریال و هندسه خروجی اهمیت پیدا می‌کند.

تفاوت Cavitation و Flashing چیست؟

در Cavitation حباب‌های بخار با بازیابی فشار فرو می‌ریزند؛ در Flashing فاز بخار پایین‌دست باقی می‌ماند. بنابراین راهکار کاهش Cavitation، از جمله Anti-Cavitation Trim، لزوماً Flashing پایدار را حل نمی‌کند.

Seat Leakage Class چیست؟

کلاس نشتی مقدار مجاز عبور از Seat را در شرایط آزمون تعریف‌شده مشخص می‌کند. این کلاس به‌تنهایی عملکرد قطع کامل در شرایط واقعی فرایند را تضمین نمی‌کند.

Class VI همیشه بهتر است؟

خیر. کلاس نشتی سخت‌گیرانه‌تر فقط زمانی ارزش دارد که نیاز فرایند و شرایط آزمون آن را توجیه کند. می‌تواند طراحی Seat، نیروی اکچویتور، هزینه و نگهداری را تغییر دهد.

Severe Service Control Valve یعنی چه؟

به پکیجی برای شرایط دشوار مانند افت فشار بالا، نویز، Cavitation، فرسایش یا دمای خاص اشاره دارد، نه یک شکل بدنه مستقل. طراحی Trim، متریال، اکچویتور و محاسبات باید برای همان سرویس تأیید شوند.

Anti-Surge Control Valve چیست؟

کنترل ولوِ به‌کاررفته در حلقه حفاظت کمپرسور در برابر Surge است، نه یک Body Style جداگانه. ظرفیت، سرعت پاسخ، Fail Action و سازگاری با کنترلر Anti-Surge باید با سناریوهای کمپرسور بررسی شوند.

چه زمانی Smart Positioner استفاده می‌شود؟

وقتی Auto Calibration، فیدبک، Diagnostics یا ارتباط دیجیتال برای بهره‌برداری و نگهداری ارزش دارد، قابل بررسی است. همه مدل‌ها همه قابلیت‌ها را ندارند و Host پروژه باید با پروتکل انتخابی سازگار باشد.

HART چیست؟

HART در تجهیزات سازگار داده دیجیتال را روی حلقه آنالوگ 4–20 mA منتقل می‌کند. برای استفاده از تنظیمات و Diagnostics، سازگاری Positioner و Host یا ابزار پیکربندی لازم است.

برای Sour Service چه چیزی باید مشخص شود؟

میزان H2S، محیط تماس، فشار و دما، متریال و دامنه پروژه باید روشن باشند. ISO 15156 / NACE MR0175 برای تولید نفت و گاز با ISO 17945 / NACE MR0103 برای پالایشگاه یکسان نیست.

برای Hazardous Area چه اطلاعاتی لازم است؟

Zone یا Division، Gas Group، Temperature Class، دمای محیط و Protection Concept تجهیزات الکتریکی را بدهید. Certification واقعی Positioner، Solenoid یا سایر اجزا باید با همین محدوده و Specification پروژه تطبیق کند.

چه اطلاعاتی برای RFQ لازم است؟

دیتاشیت یا Process Data، Tag و تعداد، مشخصات پروژه، محدوده پکیج و زمان و مقصد تحویل نقطه شروع‌اند. هرچه سناریوهای جریان و فشار، Vendor List، بازرسی و مدارک روشن‌تر باشند، پیشنهادها قابل‌مقایسه‌تر می‌شوند.

آیا PPARS کنترل ولو را از خارج از ایران تأمین می‌کند؟

پترو پندار پارس درخواست‌های تأمین پروژه‌ای از منابع خارجی و بین‌المللی را بر اساس مشخصات و شرایط هر RFQ بررسی می‌کند. دسترسی به سازنده، مدل، مبدأ و زمان تحویل در همان استعلام تأیید می‌شود.

آیا تأمین بر اساس Vendor List / AVL امکان‌پذیر است؟

بله، Vendor List / AVL و محدودیت برند یا محل ساخت مبنای بررسی منابع خارجی قرار می‌گیرد. اگر Alternative مجاز نباشد، گزینه خارج از فهرست به‌عنوان معادل قطعی معرفی نمی‌شود.

Country of Origin چگونه تعیین می‌شود؟

Country of Brand فقط کشور شرکت یا گروه سازنده را نشان می‌دهد و کشور ساخت تجهیز پیشنهادی نیست. Country of Origin باید برای مدل، محل تولید و مدارک همان سفارش از وندر تأیید شود.

آیا Actuator و Positioner همراه Valve قابل تأمین هستند؟

در صورت تعریف دامنه پکیج، ولو می‌تواند همراه اکچویتور، پوزیشنر و تجهیزات جانبی بررسی شود. سازگاری مکانیکی، سیگنال، یوتیلیتی، Fail Action و مدارک باید در پیشنهاد فنی مشخص باشند.

چه مدارکی همراه Control Valve Package قابل درخواست است؟

بسته به Specification، Datasheet، Sizing Calculation، GA Drawing، Hook-Up، Material و Test Certificates، IOM، Spare Parts List و Final Data Book قابل درخواست‌اند. فهرست قطعی و نقاط تأیید باید در RFQ یا PO تعیین شود.

۱۲ / RFQ

اطلاعات لازم برای استعلام و RFQ کنترل ولو

هرچه Process Data، Package Requirement و Project Specification کامل‌تر باشند، مقایسه پیشنهاد Vendorها دقیق‌تر و Clarification کمتر خواهد بود. موارد قطعی، پیشنهادی و نامشخص را از هم جدا کنید.

اطلاعات عمومی

  • Project Name و Client / End User
  • Tag Number، Service و Quantity
  • Required Delivery و Destination
  • Vendor List / AVL و Required Brand در صورت وجود
  • Country of Origin Restriction و Approved Manufacturing Location در صورت وجود

داده‌های فرایندی

  • Fluid، Composition و Phase
  • Minimum / Normal / Maximum Flow
  • Inlet Pressure، Outlet Pressure و Operating Temperature
  • Design Pressure و Design Temperature
  • Density / SG، Viscosity و Vapor Pressure
  • Molecular Weight برای Gas و Compressibility در صورت نیاز
  • Solids، Corrosion و H2S Information
  • Startup / Upset Cases در صورت وجود

اطلاعات Valve

  • Required Valve Type و Requested Valve Size در صورت طراحی‌شدن
  • Line Size، Pressure Class، End Connection و Flange Facing
  • Body، Bonnet، Trim، Seat و Stem / Shaft Material
  • Packing، Flow Direction و Flow Characteristic
  • Seat Leakage Class، Fugitive Emission، Fire-Safe و Sour Service Requirement

اکچویتور

  • Pneumatic / Electric / Hydraulic و Linear / Rotary
  • Spring Return / Double Acting و Fail Position
  • Air Supply Minimum / Normal / Maximum یا Power Supply
  • Required Stroke Time و Manual Override
  • Duty Cycle برای Electric و Required Torque / Force Calculation

Positioner

  • Pneumatic / Electro-Pneumatic / Smart و Signal
  • 4–20 mA، HART، FOUNDATION Fieldbus یا PROFIBUS PA
  • Feedback، Diagnostics Requirement و Mounting
  • Hazardous Area و IP / Enclosure

Accessories

  • Air Filter Regulator و Solenoid Valve
  • Volume Booster، Quick Exhaust Valve و Lock-Up Valve
  • Limit Switch، Position Transmitter و I/P Converter
  • Handwheel، Air Reservoir و Pressure Gauges
  • Tubing & Fittings و Speed Control / Needle Valve
  • Other / As per Vendor Standard / As per Project Specification

Standards / Area

  • Applicable IEC / ISA و ASME
  • Seat Leakage و NACE / ISO Sour Requirement
  • Fugitive Emission و Fire-Safe
  • Hazardous Area Classification، Zone / Division، Gas Group و Temperature Class
  • SIL / SIS Requirement فقط در صورت کاربرد

Inspection

  • ITP، Hold Point و Witness Point
  • Third Party Inspection در صورت الزام
  • Hydro Test، Seat Test، Functional Test و Calibration
  • PMI، NDE و Material Traceability در صورت الزام پروژه

مدارک

  • Technical Datasheet و Sizing / Cv Calculation
  • Noise Calculation و Actuator Sizing
  • GA Drawing، Hook-Up و Wiring Diagram
  • Material، Test و Ex Certificates
  • SIL / Functional Safety Documents فقط در صورت کاربرد
  • IOM، Spare Parts List، Recommended Spares و Final Data Book

Commercial / Logistics

  • Incoterm و Delivery Point
  • Packing Requirement، Export Packing و Shipping Mark
  • Documentation Language، Warranty و Required Offer Validity
  • Spare Parts و Special Tools
۱۳ / دسته‌های مرتبط

لینک‌های زیر فقط به بخش‌های موجود محصولات PPARS اشاره دارند.

دیتاشیت کنترل ولو یا مشخصات پروژه را ارسال کنید

مقادیر قطعی و موارد باز را جداگانه مشخص کنید. PPARS کامل‌بودن RFQ را بررسی و تأمین، پیشنهاد، مدارک، بازرسی و نیاز تحویل را هماهنگ می‌کند.

اگر برای پروژه خود قصد خرید یا تأمین کنترل ولو، اکچویتور، پوزیشنر یا متعلقات دارید، RFQ، Datasheet، Tag List یا مشخصات فنی را برای بررسی ارسال کنید.

ایمیل
sales@ppars.co مشخصات فنی، دیتاشیت‌ها، فهرست پروژه یا درخواست تأمین خود را ارسال کنید.
تلفن
۰۲۱–۹۱۰۹۲۶۵۳ برای پیگیری RFQ و درخواست‌های خرید و تأمین پروژه‌ای با ما تماس بگیرید.
نشانی
تهران، خیابان شاهین شمالی، خیابان گلستان شرقی، خیابان نصرت، پلاک ۱، واحد ۳ کد پستی: ۱۴۷۵۸۶۷۴۶۵
فرآیند
بررسی نیازمندی ← کنترل تأمین ← تحویل مطمئن یک همراه پاسخ‌گو، از دریافت درخواست تا تحویل نهایی.پیشنهاد همکاری سازندگان و تأمین‌کنندگان از مسیر جداگانه بررسی می‌شود.
